AEG Telefunken SE-6861 Manpack Feldfunkgerät

AEG Telefunken 20 W-Kurzwellen Feldfunkgerät SE 6861 von 1,5 bis 30 Mhz
Historie mit Belegen aus der Dokumentation :
1976 AEG Telefunken Infoblatt N 116.101.0 und Kurzbeschreibung Preis ca. 30.000 DM
1982 AEG Telefunken Handskizze / Schaltplan vom Regler
1983 AEG Telefunken Handskizze / Schaltplan vom Netzteil / Ladegerät
1996 Fotos von Streifenraster-Platinen, Blei Akkus
1998 von Daimler-Benz Aerospace an Funkamateur überlassen
1998 Handskizze Schaltplan Längsregler mit 2N3055
2004 Netzteil / Ladegerät mit Conrad Platinenlayout
2006 Fotos aus dem Shack mit SE 6861
Beschreibung :

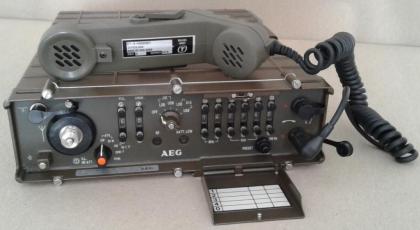

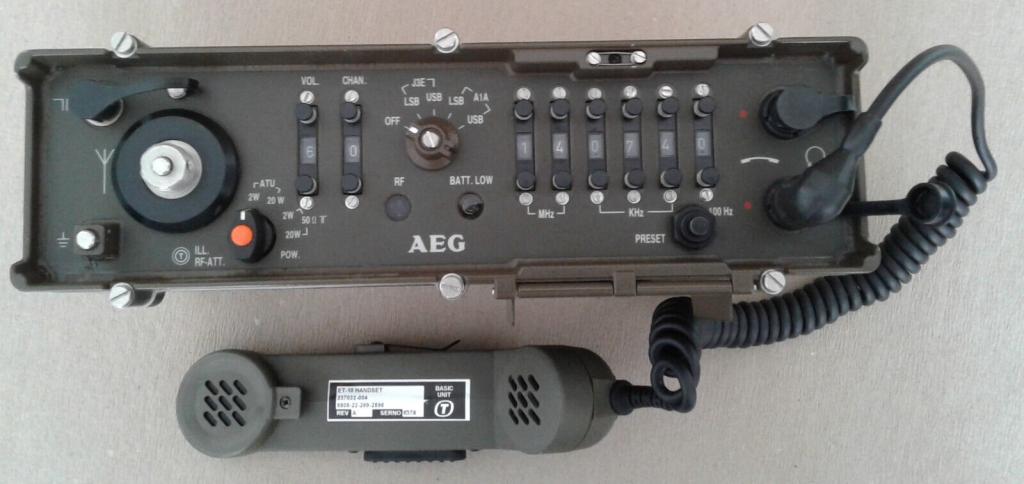

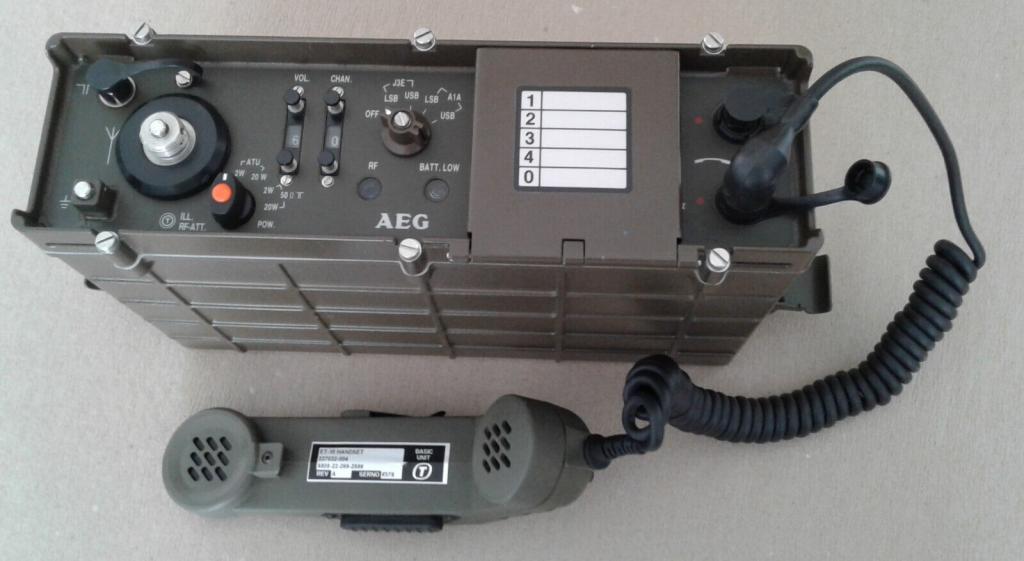

Der Transceiver und alles Zubehör sind in einem einwandfreien funktionsfähigen Zustand.
Der besseren Modulation wegen wurde das original Handset gegen ein ET-10 Handset ausgetauscht, wobei ein zurückbauen in den Originalzustand rückstandsfrei möglich ist. Das Original Handset H-33F/PT liegt dem Lieferumfang bei.
Die Faltantenne mit 3/8” Anschluss ist vollständig und nicht verbogen.
Ein Akkupack für den praktischen Betrieb wurde von mir auf LiFePo4 Akkus umgerüstet, wobei dieses von aussen mit Powerpole Steckern geladen werden kann ohne das Akkupack vom Transceiver trennen zu müssen. Dieses Akkupack enthielt vorher ein 230 Volt Netzteil, welches von einem Vorbesitzer ( ca. 1998) mit Kaltgerätesteckvorrichtung montiert war. Da die Löcher im Gehäuse für den Netzanschluss vorhanden waren habe ich dieses Akkupack mit externen Powerpole Anschluß ausgerüstet. Dieses LiFePo4 Akkupack mit integriertem BMS (Batterie Management System) hat bei 24V eine Kapazität von 6,6 Ah.
Das zweite (Reserve-) Akkupack 24 V / 5,7 Ah ist mit Li Ionen Akkus des Typs 11865 und ebenfalls mit einem Batterie Management System ausgestattet. Dieses Akkupack hat innenliegende Powerpole Stecker, sodaß die Wasserdichtigkeit im Betrieb gewährleistet bleibt. Dafür muss man zum Laden das Akkupack-Gehäuse allerdings aufschrauben.
Wenn es gelingt einen passenden Stecker für die an der Seite befindliche Buchse zu bekommen, dann wäre ein Anschluß des Ladegerätes auch mit angeschlossenem Akkupack möglich. Leider habe ich bislang keine Quelle für die MIL Stecker gefunden.
Umfangreiche technische Daten und weitere Beschreibungen im Internet unter greenradio oder cryptomuseum
Dokumentation
Schriftwechsel, Handskizzen, Schaltpläne diverse Fotos incl. Negative von 1976 bis 2023
Originale deutsche Beschreibung und Bedienungsanweisung von AEG Telefunken
mit bebilderten Texten, Teilelisten, sämtlichen Stromlaufplänen, Wartungsanweisungen, Instandsetzung und Funktionsbeschreibungen.
CD mit diversen Texten, Bildern und Unterlagen
Lieferumfang :
1 Stk. SE 6861 Feldfunkgerät
1 Stk. ET-10 Handset (bessere Modulation als das Original)
1 Stk. H-33F/PT Handset (Original)
1 Stk. AT-271 Faltantenne
1 Stk. Akkupack 24 Volt / 5,7 Ah LiIon mit innen liegendem Powerpole Stecker
1 Stk. Akkupack 24 Volt / 6,6 Ah LiFePo4 mit aussen angebrachtem Powerpole Stecker
1 Stk. Ladegerät für Li Akkus 24 V / 2,5 Ampere
1 Stk. Ordner deutsche Dokumentation / Technische Unterlagen / Fotos
1 Stk. CD mit weiteren technischen Unterlagen
Gewicht total = 16 Kg
